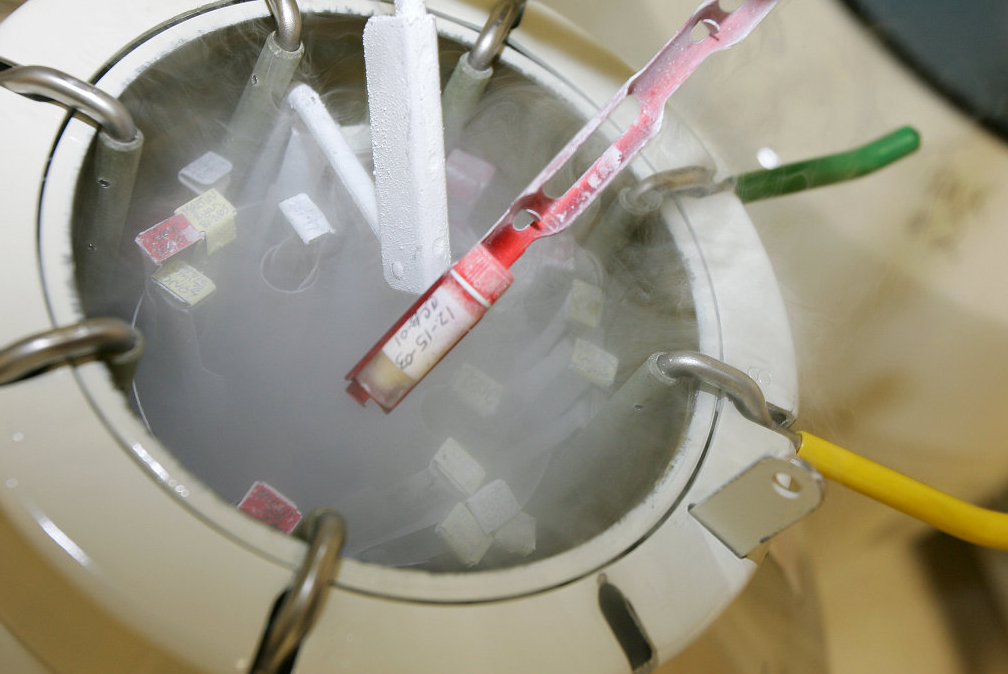

液氮罐作為超低溫存儲的核心設備，其溫控能力直接決定了生物樣本、醫療試劑、工業材料等的保存質量。本文從熱力學原理、設備結構、應用場景等維度，全面解析液氮罐的溫度控制范圍與精度，為不同領域的使用提供科學參考。

一、液氮罐溫控的核心原理：相變制冷與絕熱平衡

液氮罐的溫控本質是利用液氮的相變潛熱實現持續降溫。液態氮在常壓下的沸點為 - 196℃，當液氮吸收外界熱量時，會從液態蒸發為氣態，這一過程每千克液氮可吸收約 199 千焦的熱量，從而維持罐內低溫環境。罐體通過真空絕熱技術(如多層鍍鋁膜、珍珠巖絕熱層)減少外界熱量滲入，形成 “低溫孤島”。

溫控范圍的理論邊界：

液態氮存在時，罐內低溫度接近其沸點 -196℃;

當液氮完全蒸發后，溫度會逐漸回升至環境溫度，但優質液氮罐的靜態保存時間(液氮自然揮發殆盡的時間)可達數十天甚至半年，確保長期低溫穩定。

二、影響液氮罐溫控性能的關鍵因素

罐體結構設計

儲存型 vs 運輸型：

儲存型液氮罐(如實驗室常用的 YDS-10)注重致保溫，溫控范圍嚴格鎖定在 -190℃至 - 196℃，適合長期靜止存放細胞、凍精等敏感樣本;

運輸型液氮罐(如 MVE Doble 系列)增加抗震支架和加厚絕熱層，溫控范圍略微寬泛至 -185℃至 - 196℃，以適應顛簸環境下的溫度波動。

氣相 vs 液相存儲：

液相液氮罐(樣本直接浸泡液氮)溫控更接近沸點(-196℃±2℃)，但存在爆管風險;

氣相液氮罐(樣本置于液氮上方氣相區)溫控范圍為 -150℃至 - 196℃**，通過調節液氮蒸發量控制溫度，避免交叉污染。

絕熱材料與工藝

高端液氮罐采用高真空多層絕熱(HVMLI)技術，如進口品牌 Taylor-Wharton 的 CX 系列，在內外殼間設置 10-20 層鍍鋁聚酯薄膜，配合分子篩吸附劑，將熱傳導率降至 0.002W/(m?K) 以下，確保溫度波動≤±1℃/ 天。

國產經濟型型號(如金鳳 YDS 系列)使用鋁合金外殼 + 真空纖維絕熱層，溫控精度稍低(±3℃/ 天)，但滿足基礎存儲需求。

使用環境與操作

環境溫度每升高 10℃，液氮蒸發率增加約 15%，可能導致罐內溫度上升 2-5℃(如 30℃環境下，液相罐溫度可能升至 - 194℃);

頻繁開蓋會引入外界熱空氣，單次開蓋可能導致溫度波動 10-20℃，需通過快速操作和密封設計(如雙密封圈結構)降低影響。

三、不同類型液氮罐的溫控范圍詳解

(一)實驗室儲存型液氮罐

溫控范圍：-193℃至 - 196℃

典型場景：干細胞、病毒樣本、DNA 凍存

技術特點：

口徑 35-50mm，減少熱交換面積;

靜態蒸發率≤0.1L / 天(10 升罐體)，溫度波動<±1℃/24 小時;

代表型號：MVE SC3/3(溫控精度 ±0.5℃)、金鳳 YDS-10-50(經濟款，精度 ±2℃)。

(二)運輸型液氮罐(含航空運輸)

溫控范圍：-180℃至 - 196℃(液態模式);-150℃至 - 190℃(氣相模式)

典型場景：疫苗冷鏈、胚胎移植、工業超導材料運輸

技術特點：

干式運輸型號(如 Taylor-Wharton K10)通過吸附材料固定液氮，避免液態泄漏，溫控范圍 - 150℃起，適合航空運輸(需符合 UN 1977 標準);

抗震設計減少顛簸導致的液氮晃動，溫度波動控制在 ±5℃/ 小時內。

(三)工業大容積液氮罐

溫控范圍：-190℃至 - 196℃

典型場景：金屬冷處理、食品速凍、醫療低溫治療

技術特點：

容積 50-1000 升，配備自增壓系統(如班德 BD 系列)，可控制輸出溫度(-196℃±3℃);

部分型號支持溫度預設，通過電磁閥調節液氮蒸發量，滿足工業制程的特定低溫需求。

(四)氣相液氮罐(高端生物樣本庫)

溫控范圍：-150℃至 - 190℃(可調)

典型場景：干細胞庫、種子基因庫、珍貴樣本長期保存

技術特點：

樣本不接觸液氮，通過底部液氮池蒸發的氣相制冷，避免凍存管破裂;

智能溫控系統(如 MVE HEco 系列)可設定目標溫度(如 - 180℃)，精度達 ±1℃，并支持遠程監控報警。

四、溫控精度的實際應用價值

生物樣本保存：

細胞類樣本(如 iPSC)要求溫度≤-130℃以維持活性，優質液氮罐通過穩定在 - 190℃以下，可確保十年以上存活率>95%;

疫苗運輸(如 mRNA 疫苗)需全程≤-60℃，氣相液氮罐的溫控上限(-150℃)完全滿足需求，且避免液相存儲的凍融風險。

工業冷處理：

金屬材料低溫時效處理需控制在 - 80℃至 - 196℃，大容積液氮罐通過壓力調節系統，可按工藝要求輸出特定溫度的液氮或氮?dú)狻?

端環境適配：

高原地區(低氣壓環境)需調整安全閥閾值，確保液氮沸點穩定(每升高 1000 米，沸點約升高 0.5℃)，維持罐內溫度在 - 196℃±5℃;

高溫環境(如 40℃戶外)通過遮陽、隔熱措施，可將罐體升溫控制在 10℃以內，保障溫控精度。

五、溫控異常的風險與應對

溫度升高預警：

當罐內溫度超過 - 180℃(液相罐)或 - 140℃(氣相罐)時，可能因真空層失效、液氮耗盡或密封損壞導致，需立即：

① 檢查罐體表面是否結霜(真空失效標志);

② 補充液氮并轉移樣本至備用罐;

③ 聯系廠家檢測真空度(正常真空度<10^-3Pa)。

溫度波動過大：

頻繁開關蓋、運輸顛簸或環境溫差超 20℃，可能導致溫度波動>10℃/ 小時，解決方案：

① 使用帶減震功能的運輸架(如眾盼鑫不銹鋼支架);

② 減少非必要操作，存取樣本時快速完成;

③ 高端型號啟用 “休眠模式”，降低蒸發率。

六、未來趨勢：智能溫控與精準化

隨著物聯網技術發展，新一代液氮罐集成溫度傳感器網絡 + 云端監控系統(如海爾生物醫療智聯系列)，可實現：

實時溫度采集(精度 ±0.1℃)，每分鐘上傳數據至管理平臺;

異常自動報警(短信、郵件雙重通知)，響應時間<2 分鐘;

能耗優化算法，根據使用頻率動態調節液氮蒸發量，節省成本 20% 以上。

液氮罐的溫控能力不僅是技術參數，更是保障樣本安全與工業制程的核心要素。從基礎的 - 196℃液相存儲到可調的氣相溫控范圍，從 ±2℃的經濟款到 ±0.5℃的科研精度，用戶需根據樣本特性、使用場景和預算選擇適配型號。未來，隨著絕熱材料與智能控制技術的突破，液氮罐溫控將向更精準、更智能、更節能的方向發展，為生物醫學、工業制造等領域提供更強有力的低溫保障。
